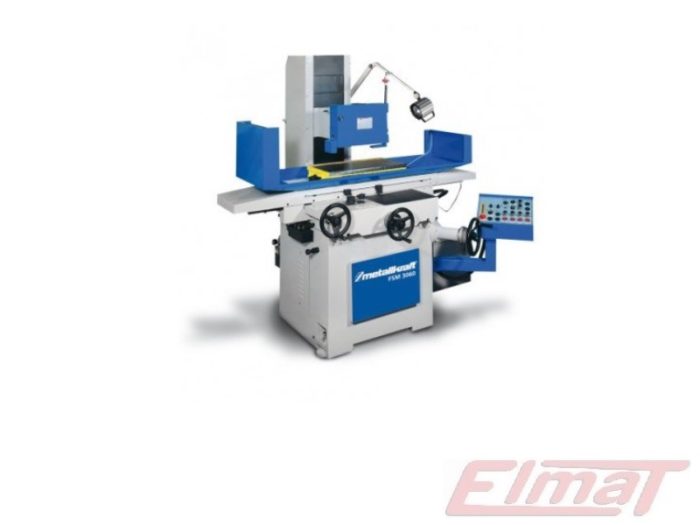

Szlifierka do płaszczyzn Metallkraft FSM 3060 [3933060]
FSM 3060 – szlifierka do płaszczyzn z płytą mocującą w rozmiarze 300 x 600 mm, max odległością wrzeciona od stołu 500 mm oraz z wrzecionem o obrotach 1450 obr/min. Z panelem sterującym NC.
- Do precyzyjnego szlifowania powierzchni w sektorze przemysłowym
- Maksymalna sztywność i stabilność dzięki wolnej od naprężeń wypalanej i hartowanej konstrukcji żeliwnej – gwarancją najwyższej precyzji
- Płyta elektromaganetyczna do mocowania elementu (wraz z automatyczną funkcją rozmagnesowywania)
- Wysokiej jakości wrzeciono z precyzyjnym łożyskowaniem na łożyskach wałeczkowo-stożkowych (dokładność ruchu obrotowego 2 µm)
- Prowadnice pokryte środkiem „Turcite-B“ gwarantują równomierny, wolny o tarcia ruch i najwyższą precyzję
- Automatyczne centralne smarowanie wszystkich prowadnic i wrzecion
- Sterowany komputerowo, programowalny posuw w pionie z szybkim przesuwem do elementu i podczas ruchu powrotnego do pozycji wyjściowej
- Oświetlenie halogenowe z zabezpieczeniem IP65
- Drugi kołnierz do mocowania tarczy szlifującej
Dane techniczne
Wielkość płyty mocującej:
Max odległość wrzeciona od stołu:
Prędkość posuwu stołu:
Max ciężar obrabianego elementu:
Obroty wrzeciona:
Wielkość tarczy szlifującej:
Podłączenie elektryczne:
Moc silnika wrzeciona:
Moc silnika pompy:
Moc silnika posuwu poprzecznego:
Powierzchnia zajmowana:
Waga:
300 x 600 mm
500 mm
5 – 25 m/min
215 kg
1450 obr/min
355 x 38 x 127 mm
400V / 50Hz
3,75 kW
0,75 kW
0,15 kW
2650 x 1550 x 1800 mm
1700 kg
Dostępne różne cykle szlifowania.
Modele z serii FSM są wyposażone w automatyczną kontrolę posuwu. Posuw ściernicy może być indywidualnie skonfigurowany w celu dopasowania do obrabianego przedmiotu. Całkowity wymiar szlifowania jest podzielony na szybkie i spokojne etapy ruchu posuwu. Etapy posuwu stopniowane są w rozdzielczości do 0,001 mm w zależności od potrzeb.
- Elektromagnetyczna płyta mocująca
- Kołnierz tarczy szlifującej
- Funkcja automatycznego rozmagnesowywania
- Tarcza szlifująca
- Trzpień do wyważania
- Oprzyrządowanie zapewniające równoległość szlifowania
- Stopy poziomujące
- Narzędzia do obsługi
- Lampka halogenowa (IP65)
- System chłodzenia
- Elektromagnetyczna płyta mocująca 300 x 600 mm
- Panel sterujący NC
- Automatyczna regulacja posuwu poprzecznego
- Śruby kulowe posuwu poprzecznego
- Precyzyjna regulacja posuwu poprzecznego
- Precyzyjna regulacja posuwu pionowego
- Szybki przesuw w pionie do FSM 3060
- Tylna osłona przed odpryskami
- Przednia wraz z boczną osłoną przed odpryskami
- Kompletna osłona przed odpryskami
- Jednostka równoważąca
- Odciąg z układem chłodzącym
- Separator magnetyczny z układem chłodzenia
- Automatyczny filtr z układem chłodzenia
- Automatyczny filtr z separatorem magnetycznym oraz układem chłodzenia
- Tarcza mocująca ściernicę
- Prostowacz kątów
- Wyrównywarka promieniowa
- Imadło
- Imadło sinusowe
- Tarcza szlifierska do materiałów niehartowanych i hartowanych 355 x 38 x 127 mm
- Tarcza szlifierska do materiałów dużej twardości oraz hartowanych 355 x 38 x 127 mm
- Tarcza szlifierska do materiałów nieżelaznych i nawęglanych 355 x 38 x 127 mm
- Tarcza szlifierska CBN
- Tarcza szlifierska diamentowa dla materiałów nawęglanych oraz ceramicznych
Film prezentujący urządzenie w wersji FSM 2550
